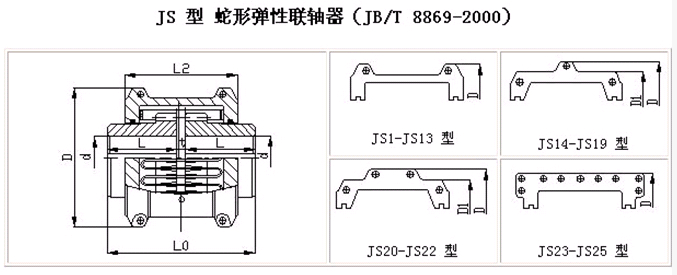

JS蛇形弹簧联轴器

型号

公称转矩Tn KN.m

许用转速(n) r/min

轴孔直径 d

轴孔长度 L

总长度 L0

L2

D

D1

间隙 t

重量 kg

润滑油 kg

许用位移量

径向y

轴向x

角向a

JS1

0.045

4500

18-22

47

97

66

95

-

3

1.91

0.027

0.15

±0.3

0.076

JS2

0.14

4500

22-35

47

97

68

105

-

3

2.59

0.041

0.15

±0.3

0.076

JS3

0.224

4500

25-42

50

103

70

115

-

3

3.36

0.054

0.15

±0.3

0.076

JS4

0.4

4500

32-60

60

123

80

130

-

3

5.45

0.068

0.20

±0.3

0.10

JS5

0.63

4350

40-56

63

129

92

150

-

3

7.26

0.086

0.20

±0.3

0.127

JS6

0.90

4125

48-65

76

155

95

160

-

3

10.4

0.113

0.20

±0.3

0.127

JS7

1.80

3600

55-80

89

181

116

190

-

3

17.7

0.172

0.20

±0.3

0.15

JS8

3.15

3600

65-95

98

199

122

210

-

3

25.4

0.254

0.20

±0.3

0.18

JS9

5.6

2440

75-110

120

245

155

250

-

5

42.2

0.426

0.25

±0.5

0.20

JS10

8.0

2250

85-120

127

259

162

270

-

5

54.5

0.508

0.25

±0.5

0.23

JS11

12.5

2025

90-140

149

304

192

310

-

6

81.3

0.735

0.28

±0.6

0.25

JS12

18

1800

110-170

162

330

195

346

-

6

121

0.908

0.28

±0.6

0.30

JS13

25

1650

120-200

184

374

201

384

-

6

178

1.135

0.28

±0.6

0.33

JS14

35.5

1500

140-200

183

372

271

450

391

6

234

1.952

0.30

±0.6

0.40

JS15

50

1350

160-240

198

402

279

500

431

6

317

2.815

0.30

±0.6

0.45

JS16

63

1225

180-280

216

438

304

566

487

6

448

3.496

0.30

±0.6

0.5

JS17

90

1100

200-300

239

484

322

630

555

6

620

3.76

0.38

±0.6

0.56

JS18

125

1050

240-320

260

526

356

675

608

6

776

4.4

0.38

±0.6

0.6

JS19

160

900

280-360

280

566

355

756

660

6

1058

5.63

0.38

±1.3

0.68

JS20

224

820

300-380

305

623

432

845

751

13

1426

10.5

0.46

±1.3

0.74

JS21

315

730

320-420

325

663

490

920

822

13

1787

16.1

0.46

±1.3

0.8

JS22

400

680

340-450

345

703

546

1000

905

13

2269

24.1

0.48

±1.3

0.89

JS23

500

630

360-480

368

749

648

1087

-

13

2951

33.8

0.48

±1.3

0.96

JS24

630

580

400-460

401

815

698

1180

-

13

3836

50.2

0.5

±1.3

1.07

JS25

800

540

420-500

432

877

762

1260

-

13

4686

67.2

0.5

±1.3

1.77
