SWC-BH型标准伸缩焊接式万向联轴器

SWC-BH型十字轴式万向联轴器是一种最常用的联轴器.利用其结构的特点能使不在同一轴线或轴线折角较大 ...
关注热度:106
上架时间:2019-11-30
联系电话:18730716577

产品详情

SWC-BH型十字轴式万向联轴器是一种最常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转,并可靠地传递转矩和运动。能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。

SWC-BH型十字轴式万向联轴器的主要特点为:1.具有较大的角度补偿能力。2.结构紧凑合理。SWC-BH型采用整体式叉头,使运载更具可靠性。3.承载能力大。与回转直径相同的其它型式的联轴相比较,其所传递的扭矩更大,此对回转直径受限制的机械设备,其配套范围更具优越性。4.传动效率高。其传动效率达98-99.8%,用于大功率传动,节能效果明显。5.运载平稳,噪声低,装拆维护方便.
SWC-BH型标准伸缩焊接式万向联器基数:

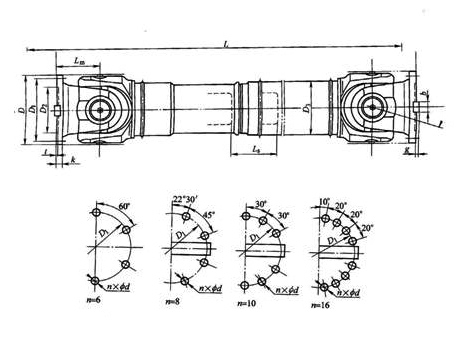

SWC-BH型标准伸缩焊接式万向联轴器

SWC-BH型十字轴式万向联轴器详细参数

型号

回转
直径
D
mm

公称
扭矩
Tn
(KN.m)

疲劳
扭矩
Tf
(KN.m)

伸缩量
LS
mm

轴线
折角

<β

尺 寸(mm

转动惯量 I
(㎏.㎡)

重量 G
(㎏)

Lmin

D1
(js11)

D2
(H7)

D3

Lm

n-d

k

t

B
(h9)

g

Lmin

增长
100mm

Lmin

增长
100mm

SWC100BH

100

1.25

0.63

55

25°

390

84

57

60

55

6-9

7

2.5





0.0044

0.00019

6.1

0.35

SWC120BH

120

2.5

1.25

80

25°

485

102

75

70

65

8-11

8

2.5





0.0109

0.00044

10.8

0.55

SWC150BH

150

5

2.5

80

25°

590

130

90

89

80

8-13

10

3.0





0.0423

0.00157

24.5

0.85

SWC180BH

180

12.5

6.3

100

25°

810

155

105

114

110

8-17

17

5.0





0.1750

0.0070

70

2.8

SWC225BH

225

40

20

140

15°

920

196

135

152

120

8-17

20

5.0

32

9.0

0.5380

0.02340

122

4.9

SWC250BH

250

63

31.5

140

15°

1035

218

150

168

140

8-19

25

6.0

40

12.5

0.9660

0.00277

172

5.3

SWC285BH

285

90

45

140

15°

1190

245

170

194

160

8-21

27

7.0

40

15.0

2.0110

0.0510

263

6.3

SWC315BH

315

125

63

140

15°

1315

280

185

219

180

10-23

32

8.0

40

15.0

3.6050

0.0795

382

8.0

SWC350BH

350

180

90

150

15°

1410

310

210

267

194

10-23

35

8.0

50

16.0

7.0530

0.2219

582

15.0

SWC390BH

390

250

125

170

15°

1590

345

235

267

215

10-25

40

8.0

70

18.0

12.164

0.2219

738

15.0

SWC490BH

440

355

180

190

15°

1875

390

255

325

260

16-28

42

10.0

80

20.0

21.420

0.4744

1190

21.7

SWC490BH

490

500

250

190

15°

1985

435

275

325

270

16-31

47

12.0

90

22.5

32.860

0.4744

1450

21.7

SWC550BH

550

710

355

240

15°

2300

492

320

426

305

16-30

50

12,0

100

22.5

68.920

1.3578

2380

34
