SWC-WH无伸缩焊接式联轴器

SWC-WH型十字轴式万向联轴器能广泛应用于冶金,起重,工程运输,矿山,石油,船舶,煤炭,橡胶,造纸机械及其它重机行业的机械轴系中传递转矩...
关注热度：529
上架时间：2019-11-30

联系电话：18730716577

立即咨询在线留言

产品详情

SWC-WH型十字轴式万向联轴器能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。

SWC-WH型十字轴式万向联轴器的主要特点为：

1.具有较大的角度补偿能力。轴线折角，SWC-WH型轴线折角可达15度~25度。

2.结构紧凑合理。SWC型采用整体式叉头，使运载更具可靠性。

3.承载能力大。与回转直径相同的其它型式的联轴相比较，其所传递的扭矩更大，此对回转直径受限制的机械设备，其配套范围更具优越性。

4.传动效率高。其传动效率达98-99.8％，用于大功率传动，节能效果明显。

5.运载平稳，噪声低，装拆维护方便。

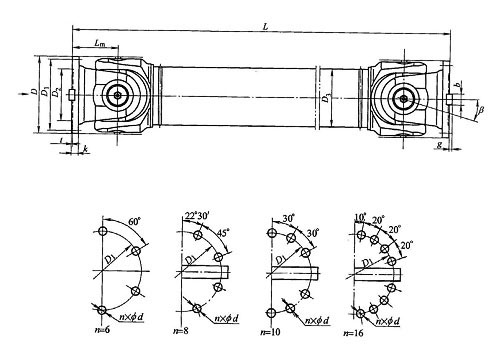

SWC-WH无伸缩焊接式联轴器基本参数：

SWC-WH无伸缩焊接式联轴器

型号	回转直径 D mm	公称扭矩 Tn (KN.m)	疲劳扭矩 Tf (KN.m)	轴线折角＜β	尺寸（mm										转动惯量 I (㎏.㎡)		重量 G (㎏)
型号	回转直径 D mm	公称扭矩 Tn (KN.m)	疲劳扭矩 Tf (KN.m)	轴线折角＜β	Lmin	D1 (js11)	D (H7)	D3	Lm	n-d	k	t	B (h9)	g	Lmin	增长 100mm	Lmin	增长 100mm
SWC100WH	100	1.25	0.63	25°	243	84	57	60	55	6-9	7	2.5			0.0039	0.00019	4.5	0.35
SWC120WH	120	2.5	1.25	25°	307	102	75	70	65	8-11	8	2.5			0.0096	0.00044	7.7	0.55
SWC150WH	150	5	25	25°	350	130	90	89	80	8-13	10	3.0			0.371	0.00157	18	24.5
SWC180WH	180	12.5	6.3	25°	180	155	105	114	110	8-17	17	5.0			0.1500	0.0070	48	2.8
SWC225WH	225	40	20	15°	520	196	135	152	120	8-17	20	5.0	32	9.0	0.3650	0.0234	78	4.9
SWC250WH	250	63	31.5	15°	620	218	150	168	140	8-19	25	6.0	40	12.5	0.8170	0.0277	124	5.3
SWC285WH	285	90	45	15°	720	245	170	194	160	8-21	27	7.0	40	15.0	1.7560	0.0510	185	6.3
SWC315WH	315	125	63	15°	805	280	185	219	219	10-23	32	8.0	40	15.0	2.8930	0.0795	262	8.0
SWC350WH	350	180	90	15°	875	310	210	267	194	10-23	35	8.0	50	16.0	5.0130	0.2219	374	15.0
SWC390WH	390	250	125	15°	955	345	235	267	215	10-25	40	8.0	70	18.0	8.4060	0.2219	506	15.0
SWC440WH	440	355	180	15°	1155	390	255	325	260	16-28	42	10.0	80	20.0	15.790	0.4744	790	21.7
SWC490WH	490	500	250	15°	1205	435	275	325	270	16-31	47	12.0	90	22.5	26.540	0.4744	1014	21.7
SWC550WH	550	710	355	15°	1355	492	320	426	325	16-31	50	12.0	100	22.5	48.320	1.3570	1526	34.0
