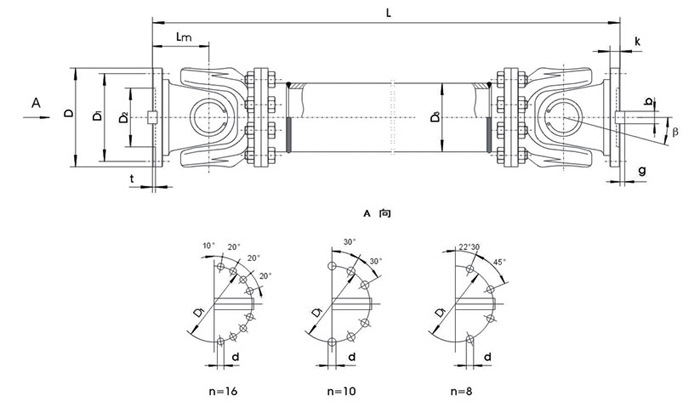

SWC-WF型无伸缩法兰式万向联轴器

回转
直径
D
mm

公称
扭矩
Tn
(KN.m)

疲劳
扭矩
Tf
(KN.m)

轴线
折角

＜β

尺 寸（mm）

转动惯量 I
(㎏.㎡)

重量 G
(㎏)

Lmin

D1
(js11)

D
(H7)

D3

Lm

n-d

k

t

B
(h9)

g

Lmin

增长
100mm

Lmin

增长
100mm

SWC180WF

180

12.5

6.3

25°

560

155

105

114

110

8-17

17

5.5

0.2480

0.0070

58

2.8

SWC225WF

225

40

20

15°

610

196

135

152

120

8-17

20

5

32

9.0

0.636

0.0234

93

4.9

SWC250WF

250

63

31.5

15°

715

218

150

168

140

8-19

25

6

40

12.5

1.325

0.0277

143

5.3

SWC285WF

285

90

45

15°

810

245

170

194

160

8-21

27

7

40

15.0

2.664

0.0510

222

6.3

SWC315WF

315

125

63

15°

915

284

185

219

180

10-23

32

8

40

15.0

4.469

0.0795

300

8.0

SWC350WF

350

180

90

15°

980

310

210

267

194

10-23

35

8

50

16.0

7.388

0.2219

412

15.0

SWC390WF

390

250

125

15°

1100

345

235

267

215

10-25

40

8

70

18.0

13.184

0.2219

588

15.0

SWC440WF

440

355

180

15°

1290

390

255

325

260

16-28

42

10

80

20.0

23.250

0.4744

880

21.7

SWC490WF

490

500

250

15°

1360

435

275

325

270

16-31

47

12

90

22.0

40.750

0.4744

1173

21.7

SWC550WF

550

710

355

15°

1510

492

320

426

305

16-31

50

12.0

100

22.5

68.480

1.3570

1663

34.0

SWC620WF

620

1000

500

15°

1690

555

380

426

340

16-38

55

12

100

25.0

27.53

1.3570

2332

34
