GSL-F系列反装伸缩鼓型齿式联轴器

  GSL系列可伸缩鼓型齿式联轴器属于刚挠性联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。按照外齿可分为直齿和鼓形齿两种齿形，最常见的型号有GSL-Z正装伸缩鼓型齿式联轴器和GSL-F系列反装伸缩鼓型齿式联轴器。

  研究鼓形齿式联轴器的背景,联轴器是一种重要的机械基础部件，其功用是将主动轴和从动轴联接起来，传递转矩使两轴一同转动。在特殊工况下如玻璃工业搅拌机用鼓形齿联轴器, 由于鼓形齿的受力状态是一个多齿接触,非线性问题,传统的计算模型与工程实际存在较大的偏差，齿面疲劳损坏及连接螺栓孔变形等失效问题仍是迫切需要研究解决的问题。

适用场合：

特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。

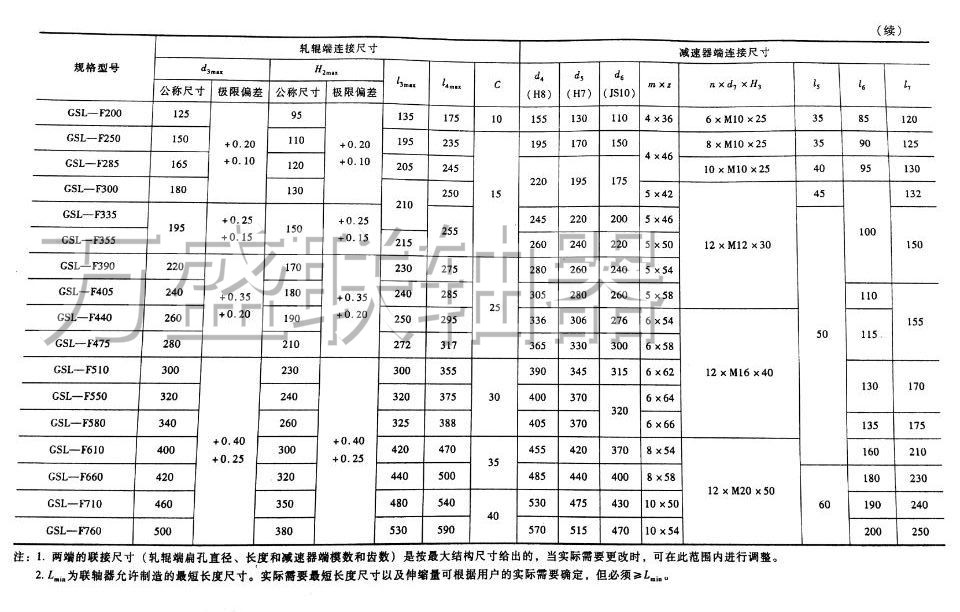

GSL-F系列反装伸缩鼓型齿式联轴器参数表

注1：两端的联接尺寸（轧辊端连接尺寸和减速器端模数和齿数）是按最大结构尺寸给出的，当实际需要更改时，可在此范围内进行调整。

注2：Lmin为联轴器允许制造的最短长度尺寸。实际需要最短长度尺寸以及伸缩量可根据用户的实际需要确定，但必须≥Lmin。
