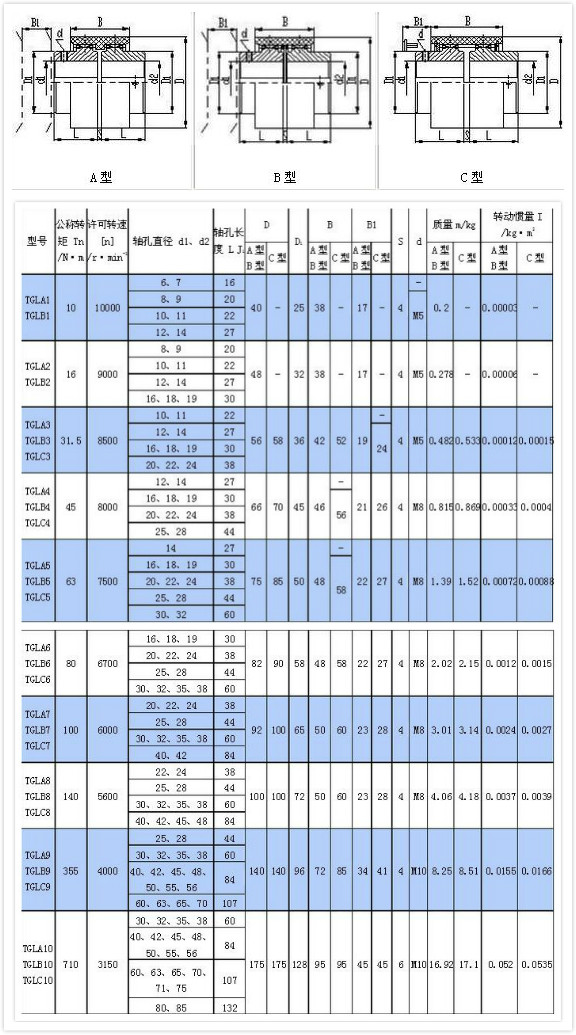

TGL尼龙内齿圈鼓形齿式联轴器尺寸参数表

  TGL型鼓形齿尼龙齿圈联轴器有以下三种结构型式： A---型基本型： B---型内挡圈型： C---型外挡圈型

新标准TGL型尼龙内齿圈鼓形齿式联轴器适用于2500N.m以下转矩，联接两同轴线的传动轴系。

型号规格：TGL1-TGL12

最大外径D：A,B型40-270mm，C型58-270mm

联轴器脖粗：25-192mm

尼龙套高度：38-135mm

轴孔直径：6-125mm

轴孔长度：16-167mm

  TGL型鼓形齿尼龙内齿圈齿联轴器其内齿圈材料采用MC尼龙材料，外齿轴套采用45号锻钢，具有尺寸小、重量轻、转动惯量小、噪音小、装拆方便、不用润滑等优点，可应用于中小转矩的工况环境，例如风机、水泵、润滑泵、纺织机械等。
