TJ搪玻璃反应罐通用机架

TJ搪玻璃反应罐通用机架，包括架体、架体内连接一密封轴承盒、传动轴穿过轴承盒并通过上轴承和下轴承安装在轴承盒内，传动轴顶端连接与动力装置连接的连轴器，传动轴下端与搪玻璃反应罐的搅拌轴连接，传动轴为多级台阶传动轴，主要技术特点是传动轴不切槽，加工简单，提高了传动轴扭力强度；节省了轴套，节约材料，降低了成本。拆卸安装简单方便。

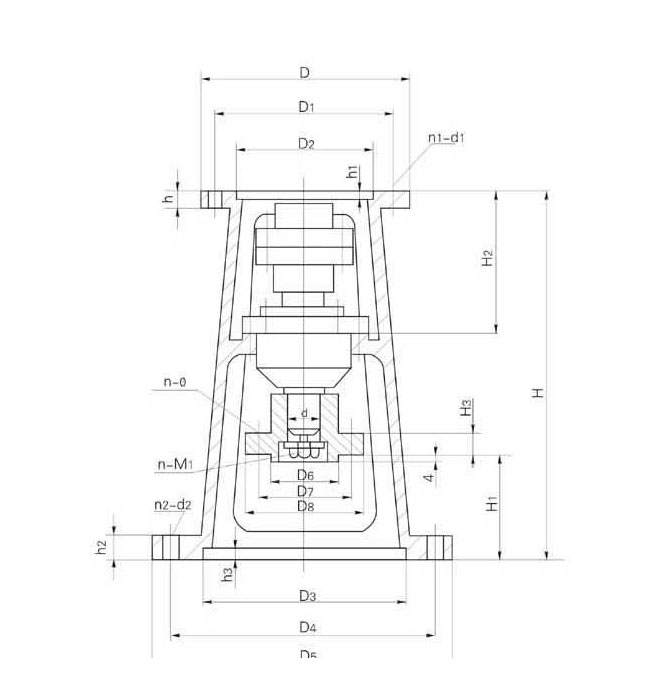

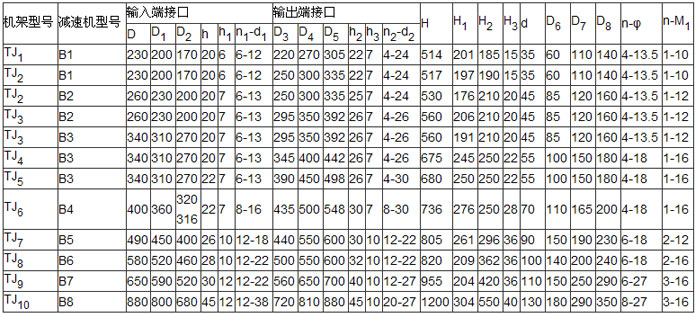

TJ型机架、下装JA型联轴器，主要参数及尺寸
